تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | تناقص الأسطوانة المحامل | التعبئة: | أو حسب طلب العميل ، معبأة في كرتون |
|---|---|---|---|
| قطر القطر: | 65 مم | القطر الخارجي: | 120 ملم |
| العرض الكلي: | 32.75 ملم | وزن: | 1.55 كجم |

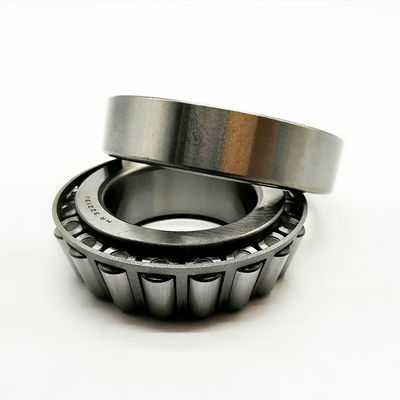

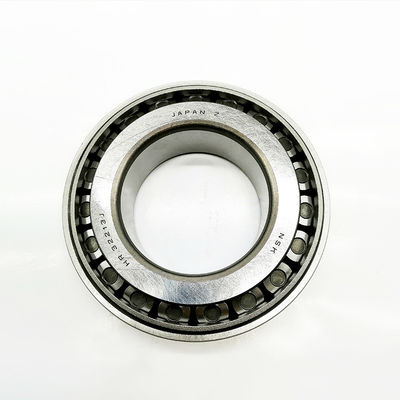

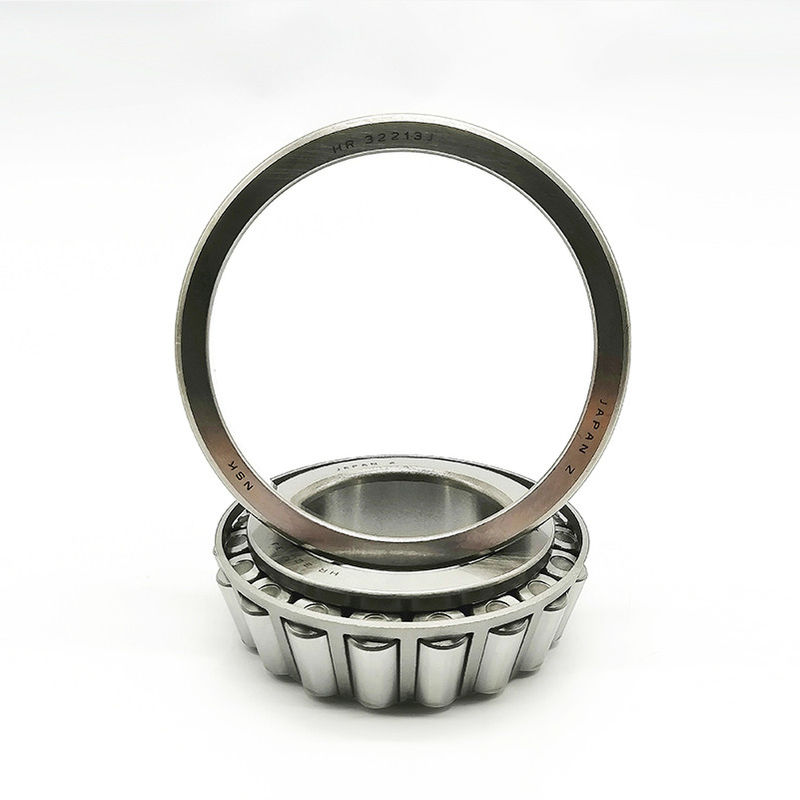

أسطواني مدبب 32213J محامل مقاس 65x120x32.75mm
تناقص الأسطوانة المحامل هي عنصر متداول رمان يمكن أن تدعم القوى المحورية (أي أنها جيدة المحامل الدفعية) وكذلك القوى الشعاعية.
الحلقة الداخلية والخارجية المجاري المائية هي شرائح من المخاريطوتكون البكرات مستدقة بحيث تلتقي الأسطح المخروطية للممرات المائية ومحاور الأسطوانة ، إذا تم إسقاطها ، عند نقطة مشتركة على المحور الرئيسي للمحمل.هذه الهندسة تجعلحركة الأقماع تظل محورية ، مع عدم وجود حركة انزلاق بين المجاري المائية و OD للبكرات.
هذه الهندسة المخروطية تخلق رقعة تلامس خطية تسمح بحمل أحمال أكبر من المحامل الكروية (الكروية) ، التي لها تلامس نقطي.تعني الهندسة أن السرعات العرضية لأسطح كل من الأسطوانات هي نفس مجاري المياه على طول طولتصحيح الاتصال ولا يحدث تنقية تفاضلية.
تتمتع E بخصائص خاصة مختلفة مع حلقات داخلية أخرى أو حلقات خارجية مميزة برمز الأجزاء الأساسية نفسه ، وليس الحلقات الداخلية أو الحلقات الخارجية القابلة للتبديل.
يوجد حلقة توقف على القطر الخارجي لـ RB
| جزء اسم | تناقص الأسطوانة المحامل |
| رقم القطعة | 32213J |
| بحجم | 65x120x32.75 ملم |
| شروط الدفع | ويسترن يونيون ، باي بال ، حوالة مصرفية ، T / T |
| موك | 1 قطعة |
| توصيل | 2-7 أيام عمل |
(قد لا تمثل الصور المنتج الفعلي ، يرجى الاتصال بنا لإرسال الصورة الحقيقية الصحيحة ...)
تم تصميم محامل البكرات المخروطية لأخذ أحمال شعاعية ثقيلة وأحمال دفع ثقيلة في اتجاه واحد أثناء التشغيل بسرعات معتدلة.
المحامل المعروضة هي صف واحد مع مخروط وكوب (حلقات داخلية وخارجية) ومثبت فولاذي مضغوط.
تتميز التناقضات المترية برقم جزء مبسط لتحمل كامل.يتطلب التناقص التدريجي للبوصة رقم جزء للكوب وواحد للمخروط.
يكون الاختلاف بين التناقص التدريجي للمتر والبوصة فقط في أبعاد قياس المحامل.
| نموذج | الأبعاد (مم) | الوزن (كجم) | ||
| د | د | تي | ||
| 30202 | 15 | 35 | 11.75 | 0.053 |
| 30203 | 17 | 40 | 13.25 | 0.079 |
| 30204 | 20 | 47 | 15.25 | 0.127 |
| 30205 | 25 | 52 | 16.25 | 0.157 |
| 30206 | 30 | 62 | 17.25 | 0.238 |
| 30207 | 35 | 72 | 18.25 | 0.34 |
| 30208 | 40 | 80 | 19.75 | 0.438 |
| 30209 | 45 | 85 | 20.75 | 0.488 |
| 30210 | 50 | 90 | 21.75 | 0.558 |
| 30211 | 55 | 100 | 22.75 | 0.736 |
| 30212 | 60 | 110 | 23.75 | 0.93 |
| 30213 | 65 | 120 | 24.75 | 1.18 |
| 30214 | 70 | 125 | 26.25 | 1.3 |
| 30215 | 75 | 130 | 27.25 | 1.43 |
| 30216 | 80 | 140 | 28.25 | 1.69 |
| 30217 | 85 | 150 | 30.5 | 2.12 |
| 30218 | 90 | 160 | 32.5 | 2.6 |
| 30219 | 95 | 170 | 34.5 | 3.13 |
| 30220 | 100 | 180 | 37 | 3.78 |
| 30221 | 105 | 190 | 39 | 4.52 |
| 30222 | 110 | 200 | 41 | 5.28 |
| 30224 | 120 | 215 | 43.5 | 6.28 |
| 30226 | 130 | 230 | 43.75 | 6.83 |
| 30302 | 15 | 42 | 14.25 | 0.098 |
| 30303 | 17 | 47 | 15.25 | 0.134 |
| 30304 | 20 | 52 | 16.25 | 0.172 |
| 30305 | 25 | 62 | 18.25 | 0.27 |
| 30306 | 30 | 72 | 20.75 | 0.403 |
| 30307 | 35 | 80 | 22.75 | 0.538 |
| 30308 | 40 | 90 | 25.25 | 0.758 |
| 30309 | 45 | 100 | 27.25 | 1.01 |
| 30310 | 50 | 110 | 29.25 | 1.28 |
| 30311 | 55 | 120 | 31.5 | 1.63 |
| 30312 | 60 | 130 | 33.5 | 2.03 |
| 30313 | 65 | 140 | 36 | 2.51 |
| 30314 | 70 | 150 | 38 | 3.03 |
| 30315 | 75 | 160 | 40 | 3.63 |
| 30316 | 80 | 170 | 42.5 | 4.27 |
| 30317 | 85 | 180 | 44.5 | 5.08 |
| 30318 | 90 | 190 | 46.5 | 5.67 |
